Stahlhaus-Fundament: Wie die Bodenplatte gebaut wird

Das Stahlhausfundament ist Gegenstand eines hartnäckigen Irrtums: der Annahme, eine Leichtbaukonstruktion brauche kein Fundament. Tatsächlich wird jedes Stahlhaus, das als dauerhafter Wohnsitz genutzt wird, ebenso wie ein Stahlbetongebäude auf einem Stahlbetonfundament errichtet. Die am häufigsten angewandte Lösung ist eine Bodenplatte, die sich über die gesamte Grundfläche des Gebäudes erstreckt; welcher Fundamenttyp tatsächlich zur Anwendung kommt, entscheidet nicht die Vorliebe der Baufirma, sondern das Baugrundgutachten und die Tragwerksplanung. Dieser Leitfaden beschreibt das Verfahren in der Türkei. Wenn Sie in einem anderen Land bauen, gelten dort andere Vorschriften. In diesem Beitrag erläutern wir den Fundamentprozess Schritt für Schritt, von der Bodenvorbereitung bis zu den Ankerbolzen.

Warum unterscheidet sich das Fundament eines Stahlhauses?

Der Unterschied liegt im Gewicht. Ein Leichtstahl-Tragwerk ist im Vergleich zu einem gleich großen Stahlbetongebäude deutlich leichter; Wand- und Deckenpaneele bestehen aus dünnwandigen, verzinkten Profilen. Je geringer das Gebäudegewicht, desto geringer die Last, die auf das Fundament und den Baugrund übertragen wird. Das hat zwei praktische Folgen:

• Die Bodenspannung sinkt. Auf Böden, die bei einem Stahlbetonbau an ihre Grenzen stoßen würden, können für ein Leichtstahlhaus einfachere Fundamentlösungen ausreichen. Wir sagen "können", weil die Entscheidung in jedem Fall vom Baugrundgutachten und der statischen Berechnung abhängt.
• Die Erdbebenlast verringert sich. Die Kraft, die bei einem Erdbeben auf ein Gebäude einwirkt, ist proportional zu seiner Masse; ein leichteres Gebäude erfährt daher geringere Erdbebenkräfte. Diesen Mechanismus haben wir ausführlich in unserem Beitrag über die Erdbebensicherheit von Stahlhäusern behandelt.

Diese Leichtigkeit bedeutet jedoch nicht, dass das Fundament an Bedeutung verliert – die Prioritäten verschieben sich lediglich. Bei Leichtbaukonstruktionen treten die durch Wind verursachten Abhebe- und Kippwirkungen stärker in den Vordergrund; die sichere Verbindung des Gebäudes mit dem Fundament, also das Detail der Ankerbolzen, wird dadurch kritischer als beim Stahlbetonbau. Da die Stahlpaneele zudem werkseitig mit engen Toleranzen gefertigt werden, wirken sich Ebenheit und Waagerechtigkeit der Fundamentoberfläche unmittelbar auf die Montagequalität aus. Diese zwei Themen prägen die Fundamentplanung bei Leichtstahl: Anschlusssicherheit und Oberflächengenauigkeit.

Baugrundgutachten: Der Bericht, der den Fundamenttyp bestimmt

Ausgangspunkt der Fundamentplanung ist das Baugrundgutachten. Zugelassene Geologie- und Geophysik-Ingenieure führen vor Ort Bohrungen und geophysikalische Messungen durch, die entnommenen Proben werden im Labor untersucht, und daraus entsteht ein Bericht, der den Baugrund im Detail beschreibt. Der Bericht beantwortet in der Regel folgende Fragen:

• Aus welchen Schichten besteht der Baugrund, und wie ist seine Tragfähigkeit?
• Wo liegt der Grundwasserspiegel; sind Drainage- oder Abdichtungsmaßnahmen erforderlich?
• Besteht bei einem Erdbeben ein Risiko für Bodenverflüssigung oder übermäßige Setzung?
• Welche lokalen Baugrundparameter werden bei der Erdbebenberechnung verwendet?

Der Tragwerksplaner berechnet Fundamenttyp und -abmessungen anhand der Daten aus diesem Bericht. Das Baugrundgutachten ist für ein Stahlhaus also kein separater oder optionaler Schritt, sondern – wie bei jedem dauerhaften Bauwerk – Bestandteil der für die Baugenehmigung in der Türkei maßgeblichen Projektunterlagen. Wo das Gutachten im Genehmigungsverfahren einzuordnen ist, erfahren Sie in unserem Beitrag, in dem wir das Genehmigungsverfahren Schritt für Schritt erläutern. Einen allgemeinen Überblick über die Erdbebengefährdung in der Region Ihres Grundstücks bietet die Erdbebengefährdungskarte der Türkei der AFAD, der türkischen Katastrophenschutzbehörde; die für das Projekt maßgeblichen Werte werden weiterhin durch das Gutachten und die statische Berechnung festgelegt.

Je nach Ergebnis des Gutachtens lassen sich die wichtigsten Fundamentansätze wie folgt zusammenfassen:

Die Tabelle sollte nicht als Auswahlmenü verstanden werden: Welcher Ansatz zur Anwendung kommt, entscheidet nicht der Grundstückseigentümer oder die Baufirma, sondern der Tragwerksplaner anhand der Gutachtendaten.

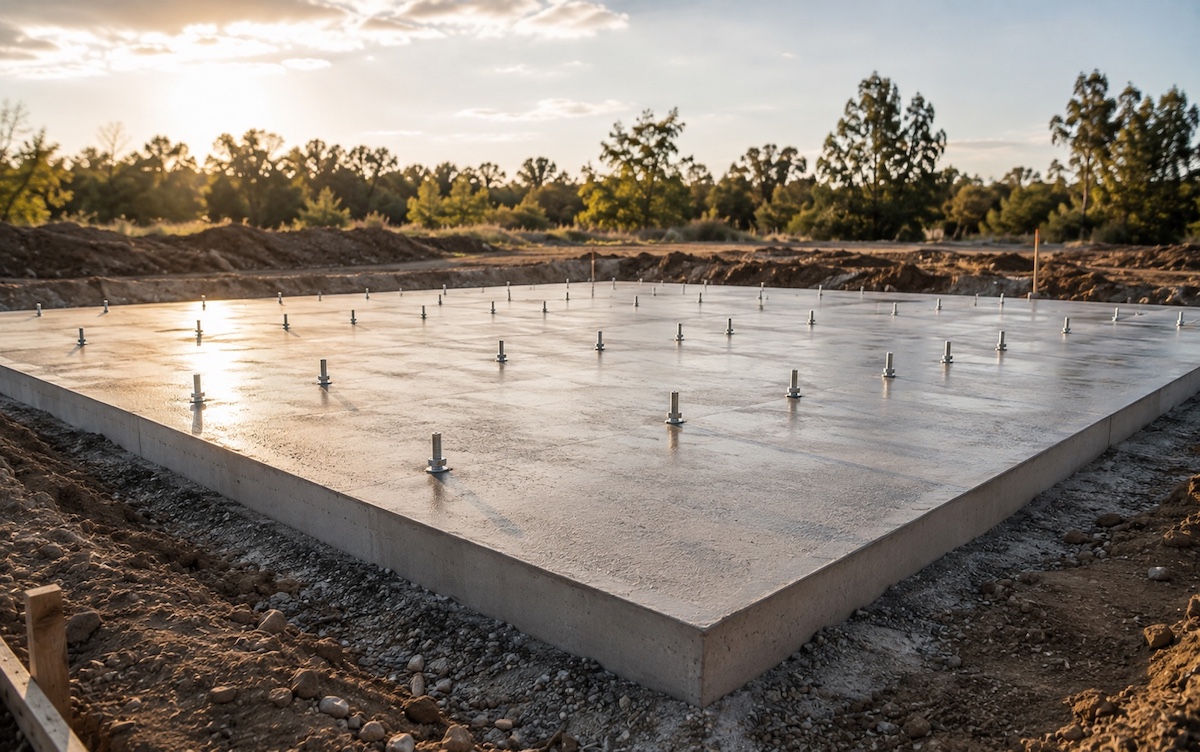

Wie wird eine Bodenplatte ausgeführt?

Die Bodenplatte ist bei Stahlhäusern aus zwei Gründen die am häufigsten gewählte Lösung: Sie verteilt die Last auf eine große Fläche und senkt so die Bodenspannung, und sie schafft eine ebene, waagerechte Plattform, auf der die Stahlpaneele montiert werden. Die Ausführung einer Bodenplatte bei einem Stahlhaus folgt grob dieser Reihenfolge:

1. Aushub und Planierung: Der Mutterboden wird abgetragen, der Aushub bis zur im Projekt vorgesehenen Gründungstiefe fortgeführt und die Sohle geglättet.
2. Auffüllung und Verdichtung: Falls erforderlich, wird körniges Material eingebaut und lagenweise verdichtet. Ziel ist eine homogene Tragschicht, die später nicht nachsackt.
3. Sauberkeitsschicht: Für eine saubere, ebene Arbeitsfläche wird eine untere Betonschicht eingebracht.
4. Abdichtung und Leitungsdurchführungen: Feuchtigkeits- und Wasserabdichtung gegen den Baugrund wird aufgebracht; die Durchführungen für Strom-, Frisch- und Abwasserleitungen werden vor dem Betonieren des Fundaments verlegt. Nach dem Betonieren der Bodenplatte möchte man ungern Löcher für Leitungen bohren, deshalb wird die Planung an dieser Stelle abgeschlossen.
5. Schalung und Bewehrung: Die Randschalung des Fundaments wird aufgestellt, die in der Tragwerksplanung festgelegte Bewehrung eingebaut. Die Positionen der Ankerbolzen werden in diesem Schritt mit Schablonen markiert.
6. Betonieren und Nachbehandlung: Der Beton wird eingebracht, die Oberfläche abgezogen und entsprechend den klimatischen Bedingungen nachbehandelt. Bevor der Beton ausreichend Festigkeit erreicht hat, wird keine Montagelast aufgebracht.

Bei keinem dieser Schritte gibt es eine "Standard"-Plattendicke, ein Standard-Bewehrungsschema oder eine feste Betonfestigkeitsklasse; all das wird durch die für Ihr Grundstück spezifische statische Berechnung festgelegt. Wir empfehlen, Quellen, die eine allgemeine Zahl nennen, mit Vorsicht zu begegnen. Wo die Fundamentarbeiten im gesamten Bauablauf liegen, erfahren Sie in unserem Beitrag, der den gesamten Bauprozess beschreibt.

Warum ist die Fundamentoberfläche so wichtig?

Leichtstahlpaneele werden werkseitig mit präzisen Maßen zugeschnitten und zusammengefügt; vor Ort gibt es für "Anpassen nach Augenmaß" deutlich weniger Spielraum als beim Stahlbetonbau. Weist die Fundamentoberfläche einen Höhenunterschied oder eine Unebenheit auf, überträgt sich diese Abweichung auf die Ausrichtung aller darüberliegenden Paneele. Deshalb gehören Ebenheit beim Betonieren der Bodenplatte und die Höhenkontrolle nach dem Betonieren zu den Arbeitsschritten, die die größte Sorgfalt erfordern. Vor der Montage wird die Fundamentoberfläche vermessen und bei Bedarf korrigiert.

Ankerbolzen und die Verbindung zum Tragwerk

Die Bauteile, die das Stahlgebäude mit dem Fundament verbinden, werden Ankerbolzen genannt. Bei Leichtstahlsystemen verläuft unter den Wandpaneelen durchgehend ein Fußprofil; dieses Profil wird mit Ankerbolzen am Fundament befestigt, und die Lasten aus dem Gebäude werden über diese Linie in die Bodenplatte eingeleitet. Die Aufgabe der Ankerbolzen beschränkt sich nicht darauf, das Gebäude an Ort und Stelle zu halten:

• Erdbebenkräfte erzeugen zwischen Gebäude und Fundament eine Scherwirkung; die Ankerbolzen leiten diese horizontale Kraft in das Fundament ein.
• Wind kann bei Leichtbaukonstruktionen eine Abhebewirkung erzeugen; die Ankerbolzen verhindern, dass sich das Gebäude vom Fundament löst.
• Kippwirkungen konzentrieren sich an Ecken und an den Rändern von Tür- und Fensteröffnungen; die Anschlussdetails dieser Bereiche werden im Projekt gesondert gelöst.

Typ, Anzahl und Anordnung der Ankerbolzen werden in der Tragwerksplanung festgelegt; es handelt sich nicht um ein aus einem Katalog gewähltes Standarddetail. Je höher das Gebäude, desto größer werden die auf das Fundament übertragenen Kräfte und desto wichtiger die Anschlussdetails; wie viele Geschosse ein Leichtstahlgebäude erreichen kann, haben wir in einem eigenen Beitrag behandelt: wie viele Geschosse ein Leichtstahlbau erreicht. Entscheidend in der Ausführung ist, dass die Ankerpunkte exakt mit den Achsen im Projekt übereinstimmen; deshalb führt das Montageteam vor Beginn der Stahlmontage eine Achs- und Höhenkontrolle auf dem Fundament durch.

Lösungen für geneigte und schwierige Grundstücke

Ein geneigtes Grundstück ist für ein Stahlhaus kein Hindernis; die Fundamentplanung wird an das Gelände angepasst. Gängige Ansätze sind:

• Abgetrepptes Fundament: Das Fundament wird entlang des Gefälles auf mehreren Ebenen stufenweise gelöst; das Gebäude ruht auf jeder Stufe sicher auf dem Baugrund.
• Kellerlösung: In den Hang wird mit Stahlbeton-Wandscheiben ein Keller oder ein Halbgeschoss eingebaut, auf dessen Plattform das Stahlgebäude errichtet wird. Das Gefälle wird so von verlorener Fläche zu gewonnenem Geschoss.
• Erhöhte Plattform: Bei manchen Projekten ruht das Gebäude auf Stahlbetonwänden auf einer vom Geländegefälle unabhängigen Plattform; der darunterliegende Raum kann als Lager oder Stellplatz genutzt werden.

Der Vorteil der Leichtigkeit macht sich auch in diesen Szenarien bemerkbar: Aushub- und Stützmaßnahmen, die auf demselben Grundstück für ein schwereres Bauwerk nötig wären, können bei Leichtstahl in vielen Fällen kompakter ausfallen. Das Gefälle allein ist jedoch nicht entscheidend; bei geneigten Grundstücken werden auch die Oberflächenentwässerung und das Verhalten der Bodenschichten in Gefällerichtung im Baugrundgutachten bewertet. Bei schwachen oder aufgefüllten Böden können die in der Tabelle genannten Verbesserungs- und Pfahllösungen zum Einsatz kommen. In jedem Fall wird die Lösung anhand der grundstückseigenen Daten geplant.

Wem gehört das Fundament? Die Frage des Leistungsumfangs beim Schlüsselfertigbau

Das ist die Unsicherheit, die beim Vergleich von Angeboten am häufigsten auftritt. Der Begriff "schlüsselfertig" hat in der Branche keine einheitliche Definition: In manchen Angeboten sind Fundamentarbeiten, Baugrundgutachten und Anschlüsse an die Ver- und Entsorgung enthalten, in anderen bleiben diese Posten in der Verantwortung des Bauherrn. Ein wesentlicher Teil des Unterschieds zwischen zwei Angeboten liegt oft nicht im Preis, sondern in diesem Unterschied im Leistungsumfang.

Fordern Sie deshalb, bevor Sie Angebote nebeneinanderlegen, schriftliche Antworten auf folgende Fragen:

• In wessen Zuständigkeit fallen Baugrundgutachten und Tragwerksplanung?
• Sind die Fundamentarbeiten – Aushub, Auffüllung, Schalung, Bewehrung, Beton – im Angebot enthalten?
• Wer ist für die Leitungsdurchführungen im Fundament und die Abdichtung gegen den Baugrund verantwortlich?
• Wie wirkt es sich auf den Montageplan aus, wenn das Fundament nicht zum vorgesehenen Termin fertig ist?

Der Leistungsumfang unterscheidet sich von Vertrag zu Vertrag; deshalb gibt es keine allgemeine Regel wie "das Fundament gehört immer zur Baufirma" oder "immer zum Bauherrn". Richtig ist, den Leistungsumfang Punkt für Punkt im Vertrag festzuhalten, sodass beide Seiten dieselbe Liste vor Augen haben. Auch Özok Steel spricht daher in Angebotsgesprächen die Leistungspositionen einzeln durch und hält sie im Vertrag fest. Wenn Sie einordnen möchten, welchen Anteil das Fundament am Gesamtbudget hat, bietet Ihnen unser Beitrag zu den Kostenpositionen einen Rahmen zum Vergleich.

Häufig gestellte Fragen

Braucht ein Stahlhaus zwingend ein Fundament?

Ja. Jedes Stahlhaus, das als dauerhafter Wohnsitz genutzt wird, wird auf einem Stahlbetonfundament errichtet, das die Lasten sicher in den Baugrund ableitet und für den Anschluss der Ankerbolzen geeignet ist. Das geringe Gewicht des Gebäudes macht ein Fundament nicht überflüssig; es verringert lediglich die auf das Fundament wirkenden Lasten. Fundamentlose Lösungen kommen nur bei nicht im Boden verankerten, temporären Bauwerken infrage und gelten nicht als dauerhafter Wohnsitz.

Wie lange dauert eine Bodenplatte?

Eine einzelne Dauer zu nennen, wäre nicht korrekt; der Zeitplan hängt vom Umfang des Aushubs, vom Baugrund, von den Witterungsbedingungen und von der Dichte der Leitungsdetails ab. Der am wenigsten flexible Posten ist die Nachbehandlungszeit des Betons: Die Stahlmontage beginnt erst, wenn der Beton ausreichend Festigkeit erreicht hat. Ein für Ihr Projekt spezifischer Zeitplan entsteht, sobald Tragwerksplanung und Ausführungsplan feststehen.

Kann auf geneigtem Grundstück ein Stahlhaus gebaut werden?

Ja. Das Gefälle wird durch ein abgetrepptes Fundament, eine auf Stahlbetonwänden ruhende Plattform oder eine Kellerlösung ausgeglichen. Das geringe Gewicht der Leichtstahlkonstruktion vereinfacht in vielen Fällen den auf geneigtem Gelände nötigen Aushub- und Stützaufwand. Welche Lösung zur Anwendung kommt, entscheiden Geländeneigung, Entwässerungsbedingungen und die Daten des Baugrundgutachtens gemeinsam.

Ist ein Baugrundgutachten vorgeschrieben?

Bei genehmigungspflichtigen dauerhaften Bauwerken in der Türkei wird das Baugrundgutachten als fester Bestandteil der Planung und der Genehmigungsunterlagen verlangt; ohne diesen Bericht kann das Fundament nicht geplant werden. Da Umfang und Ausführungsdetails des Gutachtens je nach Art des Gebäudes und zuständiger Behörde variieren können, empfehlen wir, die für Ihr Grundstück geltenden Anforderungen mit Ihrem Tragwerksplaner und der zuständigen Gemeinde zu klären.

Kann auf einem bestehenden Fundament ein Stahlhaus errichtet werden?

Nur wenn Planung und aktueller Zustand des bestehenden Fundaments geprüft und dessen Eignung für die statische Berechnung des neuen Gebäudes bestätigt werden. Auf einem Fundament zu bauen, dessen Bewehrung, Abmessungen und Eignung für Ankerbolzen unbekannt sind, ist nicht ratsam. Die Beurteilung übernimmt der Tragwerksplaner; bei Bedarf schlägt er eine Verstärkung oder ein neues Fundament vor.

Um zu besprechen, wie der Fundamentprozess für Ihr Grundstück geplant werden sollte, können Sie uns kontaktieren und gemeinsam mit uns den Weg vom Baugrundgutachten bis zur Montage festlegen.

Dieser Beitrag dient der allgemeinen Information. Fundamenttyp, Abmessungen und Ausführungsdetails werden anhand des Baugrundgutachtens und der Tragwerksplanung für Ihr Grundstück festgelegt; für aktuelle Anforderungen zu Erdbeben- und Baugrundvorschriften in der Türkei empfehlen wir, sich an Ihren Tragwerksplaner und die für Ihr Grundstück zuständige Gemeinde zu wenden.
